В сфере промышленного проектирования эффективная и надежная работа оборудования в криогенных приложениях имеет первостепенное значение. Криогенные системы, работающие при чрезвычайно низких температурах, представляют собой уникальные проблемы, требующие специализированных решений. Одним из таких важных компонентов в этих системах является двойное механическое уплотнение. Как ведущий поставщик двойных механических уплотнений, я рад углубиться в тонкости работы этих уплотнений в криогенных условиях.
Понимание криогенных применений
Криогенные применения обычно подразумевают температуру ниже -150°C (-238°F). Такие низкие температуры обычно встречаются в таких отраслях, как производство сжиженного природного газа (СПГ), аэрокосмическая промышленность и медицинские исследования. В этих условиях традиционные решения для герметизации могут выйти из строя из-за сильного холода, что может привести к тому, что материалы станут хрупкими, потеряют эластичность и претерпят значительные изменения в размерах.
Что такое двойное механическое уплотнение?
Двойное механическое уплотнение — это тип уплотнительного устройства, состоящего из двух наборов уплотняющих поверхностей, расположенных тандемно. Такая конструкция обеспечивает дополнительный уровень защиты от утечек по сравнению с одинарными механическими уплотнениями. Два уплотнения разделены барьерной жидкостью, которая служит нескольким целям, включая смазку, охлаждение и предотвращение попадания технологической жидкости в атмосферу.
Как работает двойное механическое уплотнение в криогенных системах?
1. Расположение уплотнений
В криогенных применениях двойное механическое уплотнение обычно располагается в тандемной конфигурации. Это означает, что два уплотнения располагаются одно за другим, а затворная жидкость находится между ними. Первичное уплотнение обращено к технологической жидкости, а вторичное уплотнение обеспечивает резерв в случае выхода из строя первичного уплотнения.
2. Выбор материала
Материалы, используемые в двойных механических уплотнениях для криогенных применений, тщательно выбираются, чтобы выдерживать экстремальные холода. Поверхности уплотнения часто изготавливаются из таких материалов, как карбид кремния или карбид вольфрама, которые обладают превосходной износостойкостью и низкими коэффициентами трения. Эластомеры, используемые в уплотнениях, также выбираются по их способности сохранять гибкость при низких температурах. Например, широко используются перфторэластомеры (FFKM) из-за их превосходной химической стойкости и низкотемпературных характеристик.
3. Система барьерной жидкости
Система затворной жидкости является важнейшим компонентом двойного механического уплотнения в криогенных приложениях. Затворная жидкость обычно представляет собой чистую, совместимую жидкость, давление в которой поддерживается выше, чем в технологической жидкости. Этот перепад давления гарантирует, что затворная жидкость течет по направлению к технологической жидкости, предотвращая утечку технологической жидкости в атмосферу. Затворная жидкость также служит смазкой и охлаждающей жидкостью для поверхностей уплотнения, снижая трение и выделение тепла.
4. Охлаждение и изоляция
Криогенные применения требуют эффективного охлаждения и изоляции для поддержания низких температур. Двойное механическое уплотнение часто имеет охлаждающие каналы или рубашки для отвода тепла, выделяющегося во время работы. Изоляционные материалы также могут использоваться для минимизации передачи тепла из окружающей среды к уплотнению.
5. Мониторинг и контроль
Для обеспечения надежной работы двойного механического уплотнения в криогенных условиях необходимы постоянный мониторинг и контроль. Датчики используются для измерения таких параметров, как температура, давление и скорость утечки. Эти данные затем используются для обнаружения любых потенциальных проблем и принятия корректирующих мер, прежде чем они приведут к выходу из строя уплотнения.
Преимущества использования двойных механических уплотнений в криогенных системах
1. Улучшенное предотвращение утечек
Тандемное расположение двойного механического уплотнения обеспечивает дополнительный уровень защиты от протечек, снижая риск загрязнения окружающей среды и обеспечивая безопасность персонала.
2. Повышенная надежность
Использование высококачественных материалов и хорошо продуманной системы затворной жидкости повышает надежность двойного механического уплотнения в криогенных условиях. Это сокращает время простоя и затраты на техническое обслуживание, повышая общую эффективность процесса.
3. Совместимость с криогенными жидкостями.
Материалы, используемые в двойных механических уплотнениях для криогенных применений, тщательно отбираются с учетом совместимости с технологической жидкостью. Это гарантирует, что уплотнение будет работать эффективно и не ухудшится с течением времени.
Наши продукты с двойными механическими уплотнениями для криогенных применений

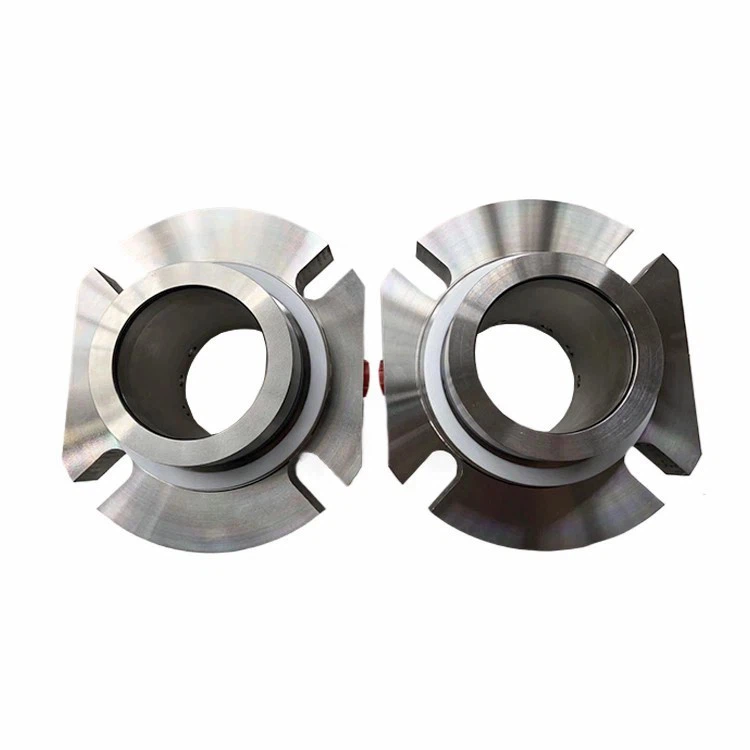

Как поставщик двойных механических уплотнений, мы предлагаем ряд продуктов, специально разработанных для криогенных применений. НашУниверсальное механическое уплотнение MOR Cartexпредставляет собой универсальное решение, которое можно использовать в различных криогенных системах. Он отличается компактной конструкцией и высококачественными материалами, что делает его пригодным для требовательных применений.
НашДвойное тандемное механическое уплотнение MOR SB2 для насоса— еще один отличный вариант криогенных насосов. Он обеспечивает надежную герметизацию, прост в установке и обслуживании.

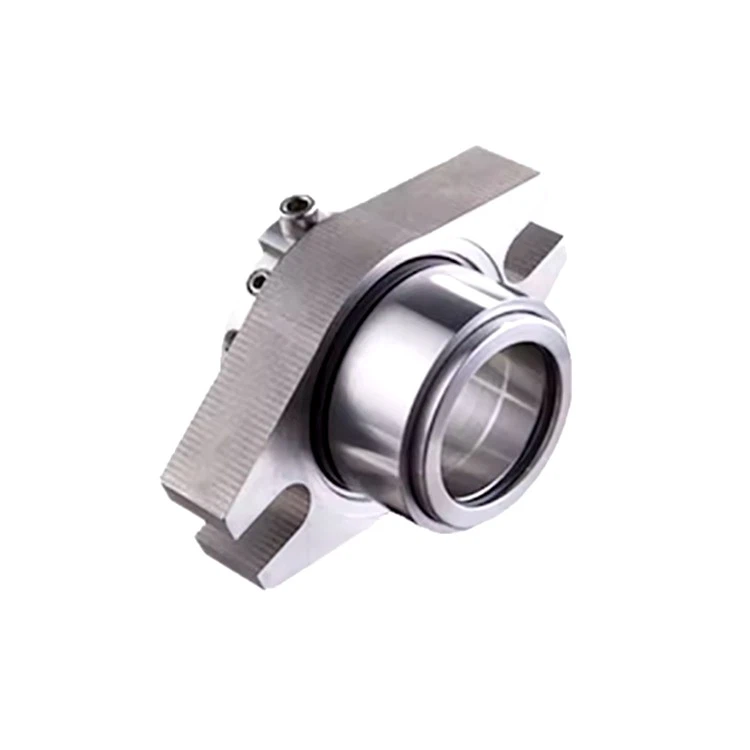

Для применений, где требуется одно картриджное уплотнение, нашаMOR 318 Механическое уплотнение с одним картриджемпредлагает экономичное решение. Он разработан для обеспечения длительной работы в криогенных средах.
Заключение
Двойные механические уплотнения играют жизненно важную роль в обеспечении безопасной и эффективной работы оборудования в криогенных условиях. Понимая, как работают эти уплотнения, а также ключевые моменты их конструкции и эксплуатации, вы сможете принять обоснованные решения при выборе двойного механического уплотнения для вашей криогенной системы. Как надежный поставщик двойных механических уплотнений, мы стремимся предоставлять высококачественную продукцию и отличное обслуживание клиентов. Если у вас есть какие-либо вопросы или вы хотите обсудить ваши конкретные требования, пожалуйста, не стесняйтесь обращаться к нам для консультации по закупкам.
Ссылки
- «Механические уплотнения: принципы и применение» Джона О. Блейка.
- «Криогенная инженерия» Ричарда В. Свифта.
- «Справочник по технологиям уплотнений», Питер А. Швейцер.
